Замковые соединения сэндвич-панелей

Замковое соединение — один из элементов, от которых зависит надежность конструкции из сэндвич-панелей. Замок соединяет соседние панели, помогает обеспечить герметичность стыков, прочность, энергоэффективность конструкции и непрерывность теплоизоляционного слоя.

От геометрии замка и качества монтажа зависят плотность прилегания панелей, воздухонепроницаемость ограждающей конструкции, защита утеплителя от влаги и теплопотери через стык. При этом даже точная геометрия замка не заменяет правильную герметизацию, соблюдение необходимых зазоров и монтаж по проектной схеме.

Основные виды замковых соединений

Выбор замка зависит от типа панели, утеплителя, назначения конструкции и требований к внешнему виду. Например, для холодильных и морозильных камер важны теплотехнические харакетристики, для фасадов — отсутствие видимых элементов крепления, для кровли — плотность стыка и защита от осадков.

Соединение «шип-паз»

«Шип-паз» – распространенный тип соединения стеновых сэндвич-панелей с утеплителем из пенополиизоцианурата PIR и пенополиуретана PUR.

На одной продольной кромке сформирован выступ – шип, на другой – ответное углубление, или паз. Во время монтажа шип входит в паз соседней панели. Соединение совмещает панели и обеспечивает непрерывность теплоизоляционного слоя.

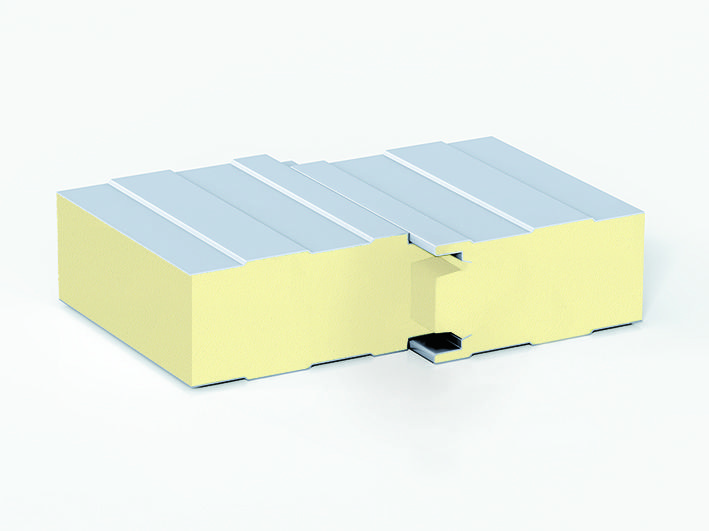

Соединение «шип-паз» в сэндвич- панели

В зависимости от толщины сэндвич-панелей, «шип-паз» может быть:

- одинарным при толщине 40-60 мм

- двойным при толщине 80-150 мм

- тройным при толщине 180-200 мм

Замок «шип-паз» позволяет легко и быстро собрать и разобрать камеру нужной конфигурации. Замок обеспечивает максимальную тепло- и гидроизоляцию соединений сэндвич панелей, при правильной герметизации плотное соединение утеплителя помогает снизить теплопотери через стык и сократить расход монтажной пены.

Замок «шип-паз» «ПрофХолода» – самый глубокий среди российских аналогов, имеет самую большую длину стыка, обеспечивая минимальные тепловые потери соединения. Глубина стыковки по утеплителю составляет 20 мм.

Края металлических листов заходят в пену, повышая жесткость панели.

Важно! Во время монтажа стык необходимо дополнительно герметизировать. Это помогает защитить утеплитель от влаги и сохранить теплотехнические характеристики соединения.

Замок Z-Lock

Z-Lock получил название из-за Z-образной геометрии профилированных кромок. После соединения панелей элементы замка образуют лабиринтный стык. Такая конструкция обеспечивает плотное соединение сэндвич-панелей и повышает герметичность стыка, помогая снизить тепловые потери.

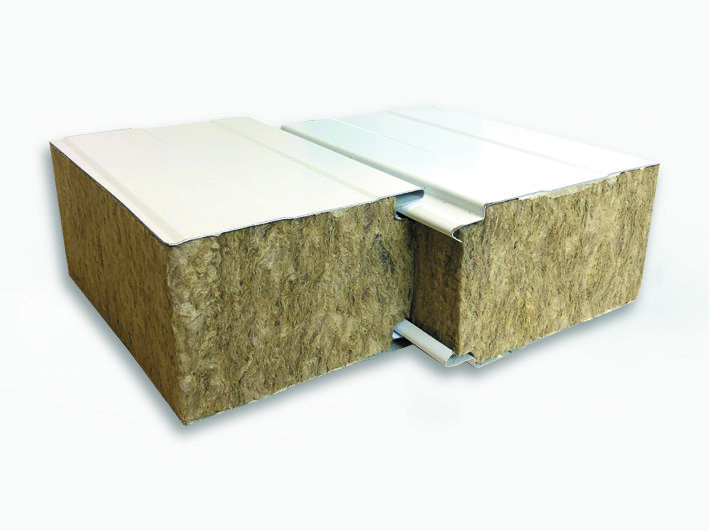

Пример Z-образного соединения стеновых панелей

Эксцентриковый замок

Эксцентриковый замок применяется в сэндвич-панелях с PUR для холодильных и морозильных камер – он плотно соединяет панели между собой и обеспечивает надежную защиту от попадания воды и воздуха в места соединений.  При монтаже панели соединяют и стягивают при помощи шестигранного ключа. Такая система ускоряет сборку камеры, а при необходимости позволяет разобрать ее и перенести в другое место.

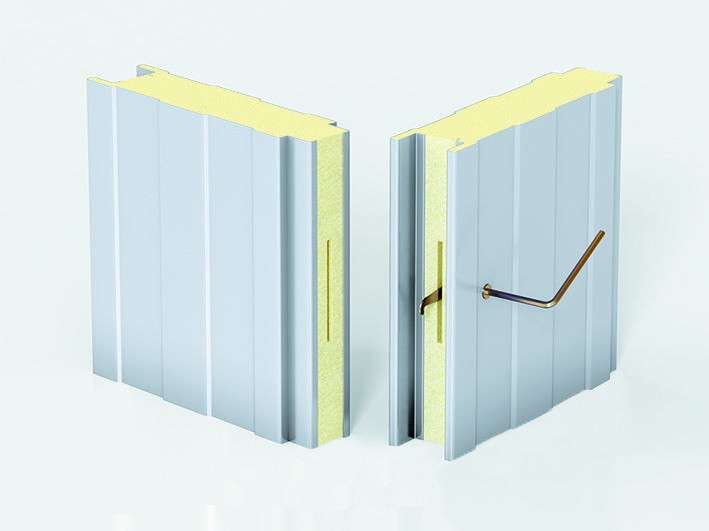

Эксцентриковый замок

Эксцентриковый замок представляет собой формованный цельный корпус из высокопрочного полиамидного материала с отверстиями для металлического крюка, эксцентриком и крепежным штифтом. Замки выдерживают нагрузку на растяжение до 450 кг. Благодаря цельной конструкции и особому составу из технополимеров, эксцентриковые замки устойчивы к коррозии и перепадам температур. Одна часть замков оснащена фиксирующим сердечником, вторая – штырем стыковки.

Скрытое крепление Secret-Fix

Secret-Fix применяется в стеновых конструкциях с повышенными требованиями к внешнему виду. Крепеж устанавливается в скрытой зоне замка и перекрывается кромкой следующей панели. Замок обеспечивает прочное соединение без видимых элементов крепления сэндвич-панелей. Отсутствие выступающих деталей на фасаде придает зданию эстетичный и современный внешний вид.

Secret-Fix требует точной установки первой панели: отклонение на начальном этапе может увеличиваться при монтаже следующих панелей и привести к нарушению геометрии стены.

Крепеж не должен деформировать скрытую полку замка. Количество и шаг винтов определяются проектом с учетом ветровых нагрузок, длины пролета, толщины панели и характеристик каркаса.

Кровельный замок

Стыковочный замок для кровельных сэндвич-панелей обеспечивает плотное соединение, непрерывность теплоизоляционного слоя и защиту стыка от осадков.

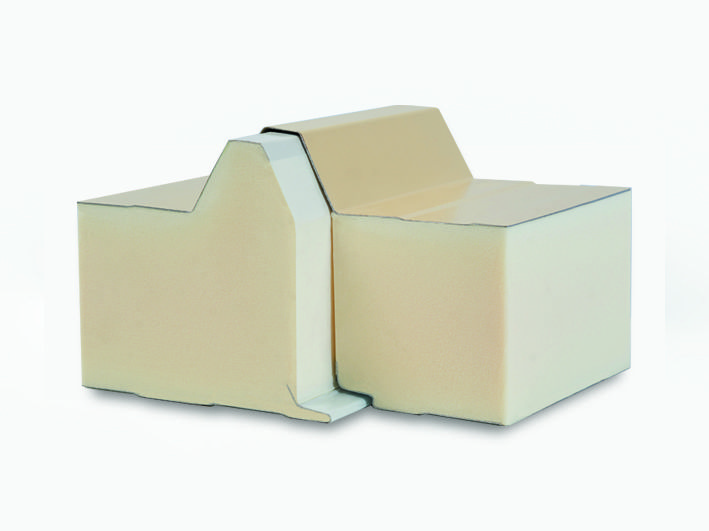

Кровельное замковое соединение сэндвич-панелей

Каплесборник, расположенный в замковом соединении, перехватывает влагу и препятствует ее продвижению к теплоизоляционному слою. Край металлического листа в месте стыка загнут на 180° – такая конструкция обеспечивает монтаж без повреждения поверхности металла и придает соединению дополнительную жесткость.

Края металлических листов уходят в пену, обеспечивая монолитность и жесткость конструкции.

Наличие внешнего зазора в месте стыка металлических обкладок препятствует разрушению конструкции при тепловом расширении.

Важно учесть при монтаже

Какой бы тип замка вы ни использовали, важно правильно состыковать и загерметизировать панели, выдержать необходимые зазоры и надежно закрепить их. Ошибки при монтаже могут привести к попаданию влаги и воздуха в стык, появлению мостиков холода и сокращению срока службы конструкции.

Перед сборкой каждого стыка проверьте:

• замок не поврежден и очищен;
• герметизирующие материалы нанесены в предусмотренные зоны;
• панель установлена без перекоса и закрепляется по проектной схеме.

Частые ошибки при монтаже

• повреждение кромок;
• нарушение схемы герметизации;
• попытка устранить перекос чрезмерной затяжкой крепежа.

Состояние замка и качество каждого стыка следует контролировать непосредственно во время монтажа, пока соединение остается доступным для исправления.
